技术参数

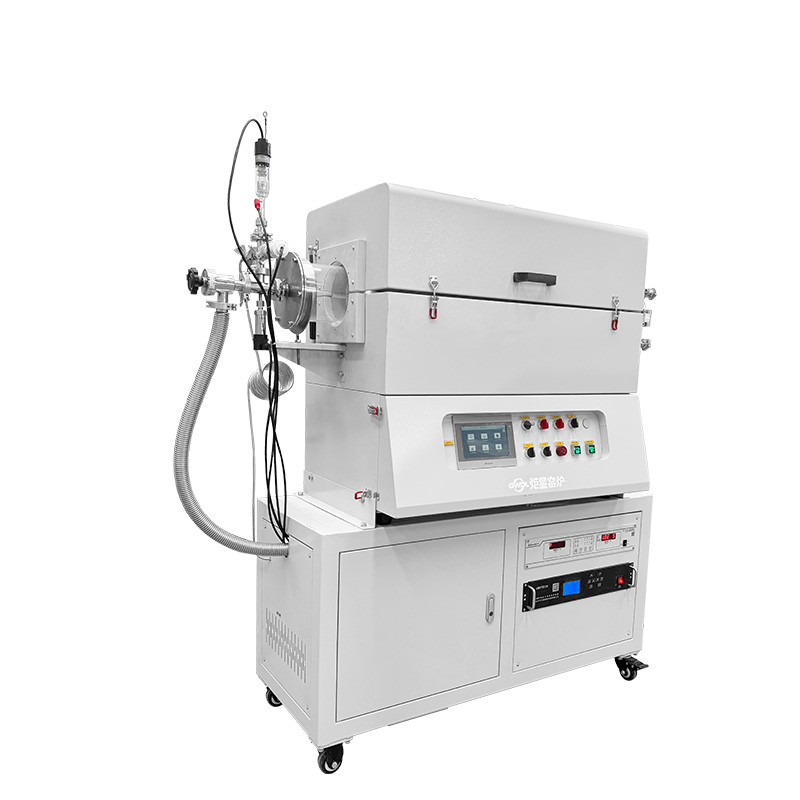

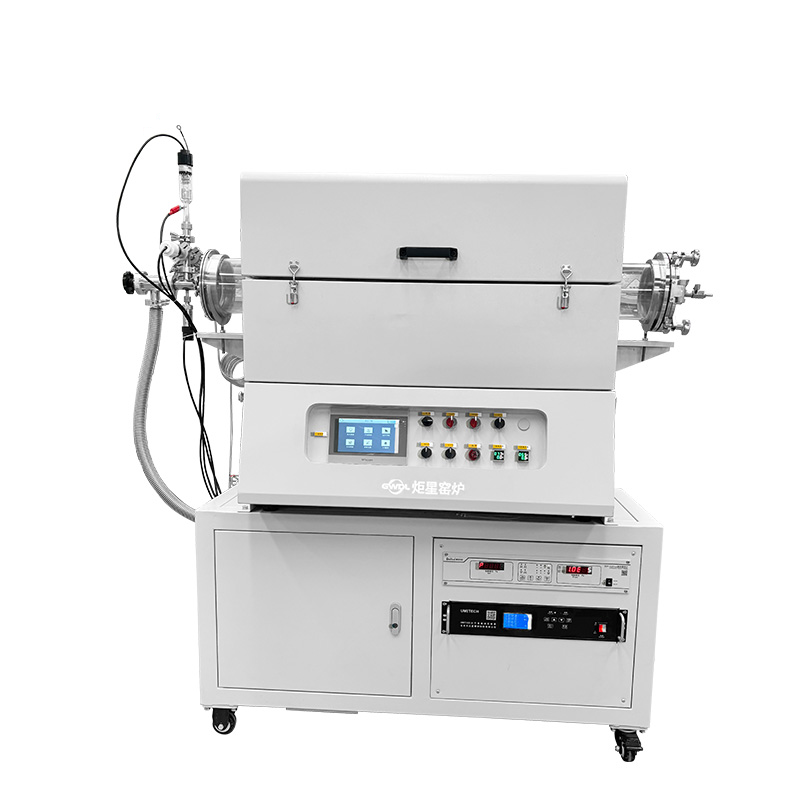

GWDL-GA 系列 1200 度高真空管式电炉如图所示，集控制系统与炉膛为一体。炉衬使用真空成型高纯氧化铝聚轻材料制作而成。
采用高温合金电阻丝为加热元件；是专为高等院校、 科研院所的实验室及工矿企业对陶瓷、冶金、电子、玻璃、化工、机械、耐火材料、新材料开发、特种材料、建材、金属、非金属及其它化合物材料进行烧结、融化、分析、生产而研制的专用设备。
控制面板配有智能温度调节仪，控制电源开关、主加热工作 /停止按钮，电压、电流表、计算机接口，以便随时观察本系统的工作状态，本产品采用可靠的集成化电路，工作环境好，抗干扰，最高温度时炉体外壳温度≤45℃大大提高了工作环境， 微电脑程序控制，可编程序曲线，全自动升温/降温，运行中可以修改控温参数及程序，灵活方便、操作简单。
控温精度：≤±1℃无超调 恒温精度：±1℃。升温速度快，最快升温速率≤
15℃/min（非线性）。
炉膛材料全部采用高纯氧化铝材料，使用温度高，蓄热量小，耐急热急冷、不裂缝、不掉渣、保温性能好（节能效果是老式电炉的 60%以上）。结构合理，内外双层炉套，风冷散热，可大大缩短试验周期。
特点： 炉膛可开启
1、 控制精度：±1℃
2、 操作方便，可编程，PID 自整定、自动升温、自动保温、 自动降温，无需值守；可另配与计算机通讯通过计算机操作电炉（启动电炉、停止电炉、暂停升温、设定升温曲线、升温曲线储存、历史曲线等），软件免费详见：计算机控制系统。
3、 炉管采用高纯石英玻璃管（SIO2≥99.9%）。
4、 纯钛金属法兰密封（双胶圈）
5、 炉体温度接近室温
6、 双回路保护
7、 进口耐火材料，保温性能好，耐温高
8、 最大真空度 10-3pa
9、 可通多种气体（氧气、氮气、氩气、氢气等）
参数类别 | 1200 度 |
型号 | GWDL-GA |
加热室尺寸 | 直径 150mm*有效加热区 300mm 炉管长度 950mm |
炉管材质 | 高纯石英玻璃 |
电压 | 380V |
功率 | 6 kW |
最高使用温度 | 1200 度 |
可长期使用温 度 | 1150 度 |
控制范围为 | RT-1200 度 |
测温元件 | 热电偶分度号 K,测温范围 0-1320 度 |
发热元件安装 位置 | 炉管四周 |
控温精度 | ±1 度（集成化电路控制，无超调现象） |
炉温均匀性 | ≤ ±5 度（根据炉膛尺寸大小而定，大型炉膛可采用多点控 制，从而达到更好的炉温均匀性） |
升温速率 | 1℃/h 至 15℃/min 可调 (非线性) |
发热元件 | 采用高温合金电阻丝为加热元件。 |
可通气氛 | 可通多种气体（氧气、氮气、氩气、氢气等） |
真空部件部分 | |
真空泵 | 机械泵+分子泵机组 |
真空度 | ≤ 10-3Pa |
压力检测 | 正压、负压双指示指针压力表一个（可选数显真空计等） |
阀门 | 进口不锈钢阀门（可选普通、不锈钢、电磁阀等） |
流量计 | 两个 0-300 毫升/分钟质量流量计 |
气路管道 | 气体专用采用洁净不锈钢管 |
压力保护 | 为了防止炉管排气口关闭、排气口堵塞、炉管压力过大产生危险，特制作此系统，原理：由电接点压力表或者压力传感器获得信号，驱动控制模块关闭电磁进气阀，启动电磁排气阀和报警器。从而保护电炉的正常 运行 |
炉膛开门方式 | 上下铰链开合 |
炉体 | 炉体采用数控机床加工，经抛光、打磨、酸洗、磷化、喷涂塑粉、高温烘烤等制作而成，双色搭配，外观新颖美观，具备了抗氧化、耐酸碱、耐腐蚀、耐高温、容易清理等优点 |
炉体结构 | 电炉炉体采用风冷双层炉体结构，有效的风冷导向隔板使炉壳整体冷风循环，最终冷却发热元件导电片后排出炉体，避免了发热元件导电片的高温氧化；保证了良好的工作环境 |
耐火材料 | 炉衬使用真空成型高纯氧化铝聚轻材料制作而成，取放物料易碰位置（炉口、炉底）采用轻质空心球氧化铝板，使用温度 高，蓄热量小，耐急热急冷、不裂缝、不掉渣、保温性能好 （节能效果是老式电炉的 80%以上） |
保温材料 | 采用三层保温，分别为：硅酸铝纤维板、氧化铝纤维板、氧化铝（多晶）纤维板，节能效果是老式电炉的 80%以上。 |
炉体外壳温度 | 长期使用不停炉，外壳温度小于 45 度 |
保护 | 采用集成化模块控制单元，控制精度准确，并设计了双回路控制和双回路保护，具备了过冲、超调、欠调、段偶、缺相、超压、超流、超温、电流反馈、软启动等保护 |
控制 | 采用闭环技术可控硅模块触发控制，移相触发控制或者过零触发方式，输出电压、电流或功率连续可调，具有恒电压、恒电流或恒功率的特性；电流环为内环，电压环为外环，在突加负载或负载电流超过限流值时，限制调压器的输出电流在额定电流范围内，确保输出和调压器正常工作；同时电压环也参与调节，使调压器的输出电流被限制在额定电流范围内，在有充分调节余量的前提下维持输出电流及电压的恒定；从而到达保护 发热元件避免过大电流、电压的冲击，达到安全可靠的控制效果及控制精度。 |
显示参数 | 温度、温度段号、段时间、剩余时间、输出功率百分比、电 压、电流等 |
按钮 | 采用进口按钮使用寿命超过 100000 次，并且带 LED 指示灯。 |
温度曲线设定 | 采用智能温度控制仪，备标准 PID、人工智能调节 APID 或MPT 等多种调节方式，具有自整定、自学习功能，无超调及无欠调的优良控制特性，具备 30 段程序控制功能，可实现任意斜率的升、降温控制，具有跳转（循环）、运行、暂停及停止等可编程/可操作命令，并允许在程序的控制运行中随时修改程 序；采用具备曲线拟合功能的人工智能调节算法，能获得光滑 平顺的曲线控制效果； |
多条曲线输入 | 一组 50 段，二组 24 段，三组 16 段 |
计算机接口 | RS485 RS232 USB |
随机配件 | 发热元件两支、棒具两套，说明书一份 ，合格证一份，管式电 路专用坩埚一个，隔热塞两个，密封圈两个 |
包含主要配件 | 以上价格含真空法兰、水冷法兰、真空泵、普通压力表不含气 体控制，气体控制根据客户要求定制 |
保修范围及期限 | 电炉免费保修一年（发热元件和炉管除外）；温控仪、热电 偶、调节器、变压器、调压器免费保修两年；发热元件三个月内自然损坏免费更换 |
发货事项 | |
1、 电炉的包装为三层包装，海绵纸包裹后再用塑料薄膜缠绕，再用木箱包装 | |
2、 国内免费送货上门（市区内免费送货） | |
3、 在电炉运输过程中出现的任何损坏有我方承担 | |
4、物流方式：汽车、铁路、轮船（外贸出口）、空运（外贸出口）运输，距离 较近的我公司委派专车运输（包装为木托加纸箱） | |
炬星窑炉主要部件配置清单 | |||||||||
序号 |
项目 |
名称 | 分类 |
厂家 |
备注 | ||||
1200 度 | 1400 度 | 1600 度 | 1700 度 | 1800 度 | |||||
1 | 外壳 | 双层外壳 | ● | ● | ● | ● | ● | 炬星窑炉 | |
2 | 电热元件 |
电加热器 | 高温合金电阻 丝 |
硅碳棒 |
硅钼棒 | 1800 型硅钼 棒 | 1850 型硅钼 棒 |
炬星窑炉 | |
3 |
电器控制部分 | 温控仪 | 858P | 858P | 858P | 858P | 858P | 厦门宇电 | |
4 | 热电偶 | K | S | B | B | B | 大正/光明 | ||
5 | 电压表 | ● | ● | ● | ● | ● | 正泰 | ||
6 | 电流表 | ● | ● | ● | ● | ● | 正泰 | ||
7 | SCR 调功 器 | ● | ● | ● | ● | ● | 炬星窑炉 | ||
8 | 接触器 | ● | ● | ● | ● | ● | 正泰/德力 西 | ||
9 | 空开 | ● | ● | ● | ● | ● | 正泰/德力 西 | ||
10 | 按钮 | ● | ● | ● | ● | ● | 正泰/德力 西 | ||
11 | 蜂鸣器 | ● | ● | ● | ● | ● | 正泰/德力 西 | ||
12 | 快熔 | ● | ● | ● | ● | ● | 茗熔 | ||
13 | 变压器 | ○ | ○ | ○ | ● | ● | 炬星窑炉 | ||
14 |
耐火隔热炉膛 | 陶瓷纤维 板/模块 | 1260 | 1500 | 1700 | 1800 | 1850 | 炬星窑炉 | |
15 | 隔热塞砖 （内门） | ○ | ● | ● | ● | ● | 炬星窑炉 | ||
16 | 炉管材质 | 金属/非 金属 | 刚玉 | 刚玉 | 刚玉 | 刚玉 | 炬星窑炉 | ||
